ท่อมีตะเข็บและท่อไร้ตะเข็บ

1. ท่อมีตะเข็บ

             ท่อมีตะเข็บ เป็นท่อที่เหมาะกับแรงดันที่ไม่สูงนัก เช่น เป็นท่อปล่อยน้ำทิ้ง ท่อปล่อยลมไหลผ่าน ท่อน้ำประปา สาเหตุที่ไม่เหมาะกับงานที่ต้องทนแรงดันสูง เพราะกรรมวิธีการผลิต การเชื่อมรอยต่อให้ติดกันกลายเป็นท่อ มีโอกาสที่จะเกิดรอยแตกตรงส่วนรอยต่อได้
             ท่อชนิดนี้มีกรรมวิธีการผลิตคร่าวๆ คือ การนำแผ่นคอยล์มาคลี่ออก จากนั้นก็นำมาม้วน ซึ่งการม้วนก็จะมีทั้งวิธีการม้วนตามแนวยาว หรือม้วนแบบ Spiral จากนั้นก็เชื่อมตรงรอยต่อ และตัดตามความยาวตามที่เราต้องการ อย่างไรก็ตามท่อมีตะเข็บ ก็ยังสามารถแบ่งประเภทได้อีก ตามวิธีการเชื่อมตะเข็บ ดังต่อไปนี้

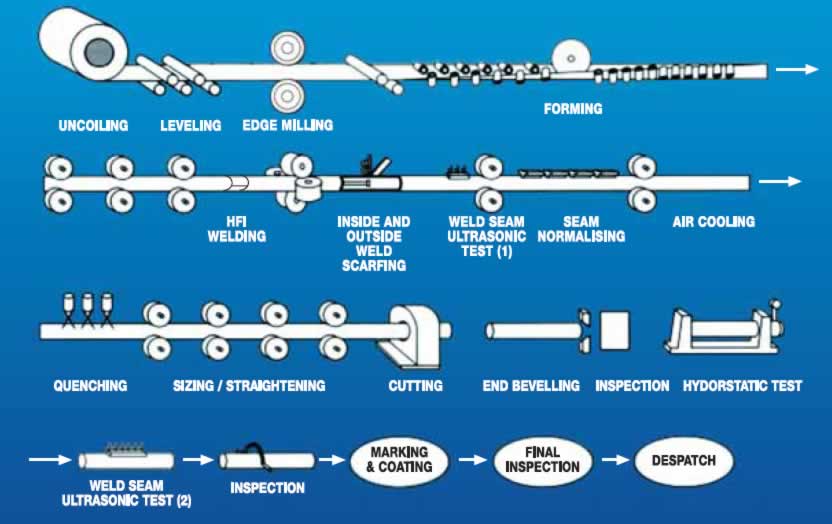

             – Electric Resistance Welding (ERW) เป็นวิธีการเชื่อมโดยอาศัยแรงอัด (pressing) ในขณะที่ตะเข็บหลอมละลายด้วยความร้อนที่เกิดจากกระแสไฟฟ้า โดยไม่มีการอาร์ค (arc) กรรมวิธีผลิตเริ่มต้นด้วยการคลี่เหล็กแผ่นออกจากคอยล์ จากนั้นจะค่อยๆม้วนเหล็กแผ่นให้เป็นรูปทรงกระบอกอย่างต่อเนื่อง ผ่านลูกรีดหลายแท่นโดยไม่ต้องใช้ความร้อน (cold forming) แล้วทำการผ่านกระแสไฟฟ้าตกคร่อมระหว่างขอบทั้งสองของตะเข็บ ความต้านทานต่อกระแสไฟฟ้าจะทำให้ขอบของเหล็กร้อนแดงที่อุณหภูมิระหว่าง 1200 °C ถึง 1400°C (2200°F ถึง 2600°F) แล้วจึงกดอัดให้ตะเข็บติดกัน ท่อที่ผลิตด้วยวิธีนี้จะมีตะเข็บตรง (Longitudinal welded seam)
             – Butt Weldng (FBW) หรือ Hot Pressure Welding เป็นวิธีการเชื่อมโดยอาศัยแรงอัด (pressing) ในขณะที่ตะเข็บร้อนแดงด้วยความร้อนจากเตาเผา กรรมวิธีผลิตเริ่มต้นด้วยการคลี่เหล็กแผ่นออกจากคอยล์ จากนั้นป้อนแผ่นเหล็กผ่านเตาเพื่อทำการให้ความร้อน โดยแผ่นเหล็กจะได้รับความร้อนทั่วทั้งแผ่น แต่ด้วยเทคนิคการจัดเรียงหัวเผาในเตา จัดให้บริเวณขอบแผ่นเหล็กร้อนที่สุด จากนั้นค่อยๆ ม้วนเหล็กแผ่นให้เป็นรูปทรงกระบอกอย่างต่อเนื่อง โดยผ่านลูกรีดหลายแท่น (hot forming) แล้วจึงกดอัดให้ตะเข็บติดกัน ท่อที่ผลิตด้วยวิธีนี้จะมีตะเข็บตรง (Longitudinal welded seam)
             – Electric Fusino Welding (EFW) เป็นกระบวนการเชื่อมที่ใช้กระแสไฟฟ้าในการอาร์คบริเวณแนวเชื่อมให้หลอมละลายติดกัน โดยอาจใช้ลวดเชื่อม (filler metal) หรือไม่ใช้ก็ได้
             โดยทั่วๆไป ท่อเหล็กมีตะเข็บ หรือท่อสแตนเลสมีตะเข็บที่เราพบเจอ จะผลิตด้วยวิธีการ ERW
2. ท่อไร้ตะเข็บ (Seamless Pipe)

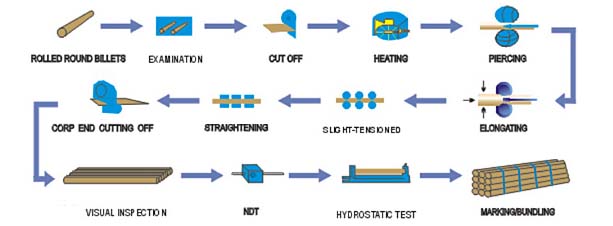

             ท่อเหล็กไม่มีตะเข็บ (ท่อเหล็กไร้ตะเข็บ, Seamless Pipe, SMLS Pipe) เหมาะกับงานที่ต้องรับแรงดันสูง  เช่นงานน้ำมัน  งานแก็ส  เพราะเป็นงานที่ต้องอาศัยความปลอดภัยมาก  ท่อจะแตกไม่ได้  กรรมวิธีในการผลิตท่อเหล็กไม่มีตะเข็บโดยคร่าวๆ  คือ  การนำเพลาตันไปหลอมให้ร้อน  จากนั้นก็เจาะทะลุเพลาตันให้เป็นรูกลวงไป  เราก็จะได้ท่อเหล็กไม่มีตะเข็บ
